采用高敏感度的光学部件来获得高精度的测量结果。
通过以下手段确保日以继夜地保持高精度的测量：
长寿命的固态激光光源
小波段过滤
高敏感度的图片接受器件
全天候可靠地工作
CHM15K系列适合全天候一年365天不休止工作。配备有双层外壳、窗口除尘吹风子系统及自动加热子系统，不受雾天、降雨、冰冻或过热影响。
详细数据报文
1- 标准数据报文
输出间隔、日期、时间、检测到的云层、穿透深度、垂直能见度、最大检测距离、本地海拔(米/英尺)、系统状态、降雨指数 和校验码
2- 扩展数据报文
标准数据报文加上状态信息及指定的设备参数
3- 原始数据报文
扩展数据报文加测量到的原始数据
4- CHM15K数据报文
输出间隔、日期、时间、单位、天空情况指数、总云量、云层、穿透深度、垂直能见度、最大检测距离、气溶胶 层数、气溶 胶层高、系统状态和校验码
5- CHM15K原始数据报文
CHM15K数据报文加上原始数据。
优点
超大量程（15km）
增强的云层检测
简单以及用眼安全的运行条件
多种数据报文，包括原始数据
具有控制和显示的图形操作界面，包括 NetCDF 格式的后散射
测量数据报文案例（标准）：29.05.06; 05:25; 00330; 01913; 07725;

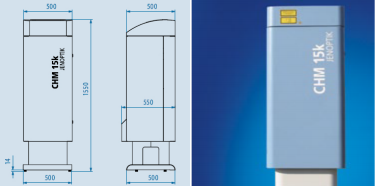

技术参数 | 规格尺寸 | 500mm*500mm*1550mm |
重量 | 70kg | |
运行条件 | 工作温度 | -40℃…55° C |
工作湿度 | 0%...100% | |
工作风速 | 0…55m/s | |
测量参数 | 测量原理 | 光学（激光探测及测距修正） |
测量距离（CBH1） | 5m…15000m | |
精度 | ±5m | |
距离分辨率 | 5m | |
采样频率 | 100MHz | |
NetCDF数据 | 15m（全量程，紧凑型文件大小） | |
数据分辨率 | 5m(5-150m范围) | |
测量周期 | 2s-600s（可调） | |
目标 | 气溶胶、云层 | |
测量值 | -CBH1，代表3个云层：最多9层 -云层穿透厚度 -云量和天空情况指数 -气溶胶层高度 -气溶胶后散射轮廓 | |
光源 | 固态YAG激光，波长1064nm | |
换口、输出软件及设备配置 | 标准接口 | RS485，以太网 |
可选接口 | RS232或V.21,V.22,V.22调制解调器 | |
通讯 | 以太网口：web界面 串行口：JO-DataClient软件或标准终端 | |
可选软件 | 图形可视化软件Viewer | |
电气参数 | 电源 | 标准：230VAC，±10% |
功耗 | 250w（标准） 800w（最大加热模式） | |
UPS供电（可选） | 内置电池 1小时 | |
操作安全 | 环境要求 | ISO 10109-11 |
激光保护等级 | 1M（参考IEC60825-1:2007） | |
防护等级 | IP65 | |
EMC | Class B,DIN EN 61326-1 | |
电气安全 | DIN EN 61010-1 | |
认证 | CE |
