奥地利全天空成像仪(型号：ASI-16)为新一代全天空成像仪，无需使用遮挡太阳装置的情况下完整的自动记录全天空云量分布数据和云底高度数据。可用于气候与环境研究、超临近光功率预报和太阳能电站选址等，其嵌入太阳能监测系统可以极大增强区域太阳能资源研究和预测的能力。

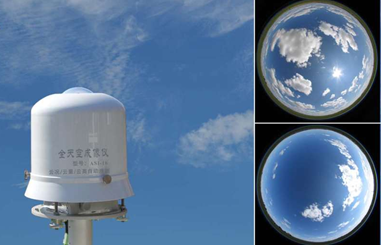

图1. 全天空成像仪
该成像仪具有180°的宽阔视角和高分辨率传感器，能够全自动记录全天空云量分布数据，并利用先进的云检测算法转换成云量数据和云底高度数据。成像仪可以通过标准网卡接入互联网，并通过网络传送数据至服务器或者监控电脑上。
成像仪控制软件中集成了地平线确定工具，为用户提供了更大的灵活性和功能需要，例如可以通过软件设置天顶角范围、地物屏蔽区域或者用户感兴趣的区域，避免测站周围固有遮蔽物对观测结果的影响。该成像仪还具有良好的防水功能，可以在野外潮湿环境下正常工作。

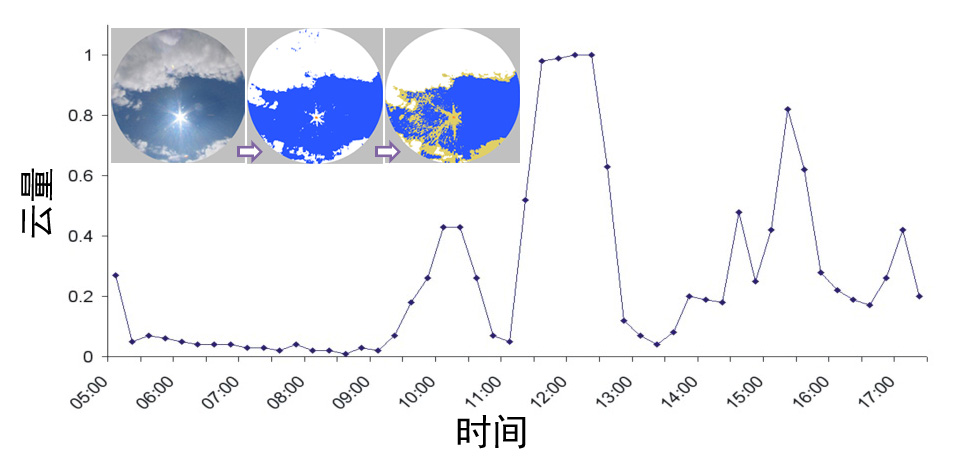

图2. 云量测量

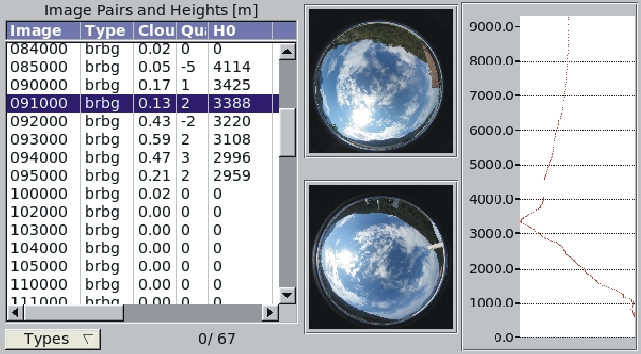

图3. 云底高度测量
【产品优点】：
Ø无太阳遮挡装置，有效记录全天空云量数据；
Ø内置电脑主机，无需额外安装工作站；
Ø可连接网络，通过终端远程操作和监控；
Ø功耗低，体积小，重量轻，便于野外安装；
Ø具有防水功能，可用于全天候观测。
表1. 主要产品参数
型号 | ASI-16 |
|---|---|
主机 | 内嵌电脑主机 |
视场角 | 180° |
图像解析度 | 1920 x 1920 pixels，JPEG |
采样频率 | 可调（最快每分钟6-18幅图像） |
摄录功能 | H.264, MJPEG & MPEG-4 |
存储空间 | 6G |
操作系统 | Win XP, Vista, Win 7 and Linux |
通信方式 | HTTP, SMTP, FTP, NAS server, TCP/IP |
软件 | 分布式操控软件，可以通过服务器控制多台成像仪，具有数据存储、显示和再处理功能。 |
防护 | 内置防水通风系统 |
尺寸及重量 | 20 x 20 x 21 cm / 3 kg |
供电及功耗 | 48VDC(加热开/关：6W/70W) |
表2. 系统组成
序号 | 名称 |
|---|---|
1 | 成像系统 |
2 | 防护和导流罩 |
3 | 加热单元 |
4 | 通风单元 |
5 | 外围控制单元 |
6 | 数据线和供电线（默认长度10m） |
7 | 电源转换器（输出：DC 48V，输入：AC 110V-240V） |
8 | 安装托盘 |
9 | 成像仪系统软件：可以在任意PC机上通过web访问网络中的成像仪 |
10 | 成像仪管理软件：安装于用户的电脑或者服务器上，用于管理网络中的多个成像仪，对成像仪进行访问、配置、监控运行状态，以及升级成像仪软件系统。 |
11 | 云量分析软件：通过云图自动或者手动分析云量信息 。 |
12 | 云高分析软件：用于计算当地云高（需要至少两台成像仪联合工作）。 |
